不同厚度的土工膜對(duì)焊接設(shè)備有不同的要求，土工膜只能用小型橡膠輥、低壓低功率焊接設(shè)備焊接，只能用熱風(fēng)焊槍進(jìn)行修補(bǔ)；土工膜的厚度范圍一般為0.2毫米-3.5毫米，由于土工膜分子結(jié)構(gòu)的非極性，很難粘結(jié)，所以土工膜的鋪設(shè)施工只能采用熱熔焊接。

　　只有土工膜較厚時(shí)，才能使用大尺寸、鋼卷、高壓、大功率的焊接設(shè)備，修復(fù)時(shí)才能使用擠壓焊機(jī)。因此，施工中使用的設(shè)備類型由土工膜的厚度決定。土工膜厚度的分水嶺一般為1.0毫米，如果厚度大于1.0毫米，將選用大中型焊工。如果厚度小于此值，將只選擇小型焊接機(jī)。

　　工程中常用的薄土工膜有0.3毫米、0.5毫米、0.75毫米和1.0毫米以下的所有土工膜，施工中使用的焊接設(shè)備大多由國(guó)產(chǎn)小型焊機(jī)和相應(yīng)的熱風(fēng)焊槍組成。對(duì)于薄土工膜大面積焊接的長(zhǎng)直焊縫，使用國(guó)產(chǎn)小型熱楔焊機(jī)可以保證焊接效果。

　　厚土工膜焊接設(shè)備由1.0毫米、1.2毫米、1.5毫米、2.0毫米、2.5毫米等工程中常用的土工膜組成。施工中使用的焊接設(shè)備大多是進(jìn)口大中型焊機(jī)和相應(yīng)的熱風(fēng)焊槍。

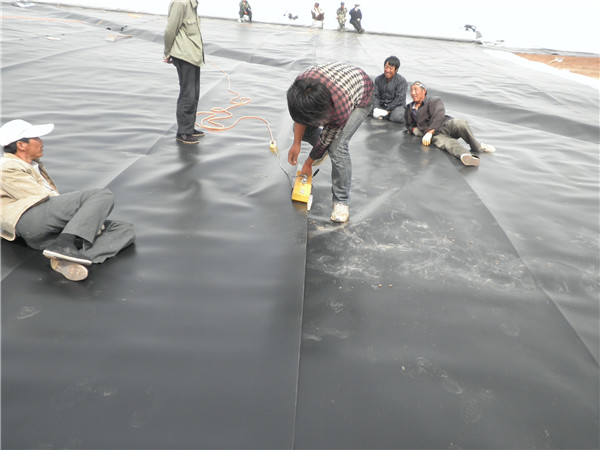

　　熱鍥焊機(jī)焊接工序分為：調(diào)節(jié)壓力設(shè)定溫度設(shè)定速度焊縫搭接檢查裝膜入機(jī)啟動(dòng)馬達(dá)加壓焊接。

　　2.接縫處不得有油污、灰塵，hdpe土工膜的搭接段面不應(yīng)夾有泥沙等雜物，當(dāng)有雜物時(shí)必須在焊接前清理干凈。

　　3.每天焊接開(kāi)始時(shí)，必須在現(xiàn)場(chǎng)先試焊一條0.9mm×0.3mm的試樣，搭接寬度不小于10cm,并用拉力機(jī)現(xiàn)場(chǎng)進(jìn)行剝離和剪切試驗(yàn)，試樣合格后，便可用當(dāng)時(shí)調(diào)整好的速度、壓力、溫度進(jìn)行正是焊接。試樣上需標(biāo)明日期、時(shí)刻、環(huán)境溫度。熱鍥焊機(jī)在焊接過(guò)程中，需隨時(shí)注意焊機(jī)的運(yùn)行情況，要根據(jù)現(xiàn)場(chǎng)的實(shí)際情況對(duì)速度和溫度進(jìn)行微調(diào)。

　　4.焊縫要求整齊、美觀、不得有滑焊、跳走現(xiàn)象。

　　5.在遇上土工膜長(zhǎng)度不夠時(shí)，需要長(zhǎng)向拼接，應(yīng)先把橫向焊縫焊好，再焊縱縫，橫向焊縫相距大于50cm應(yīng)成t字型，不得十字交叉。

　　6.相鄰?fù)凉つず缚p應(yīng)盡量錯(cuò)縫搭接，膜塊間形成的結(jié)點(diǎn)，應(yīng)為t字型，盡量減少十字型，縱模向焊縫交點(diǎn)處應(yīng)用擠壓焊機(jī)加強(qiáng)
