復(fù)合土工膜以塑料薄膜作為防滲基材，與無紡布復(fù)合而成的土工防滲材料，它的防滲性能主要取決于塑料薄膜的防滲性能。目前，國內(nèi)外防滲應(yīng)用的塑料薄膜，主要有聚氯乙烯（PVC）、聚乙烯（PE）、乙烯/醋酸乙烯共聚物（EVA)，它們是一種高分子化學(xué)柔性材料，比重較小，延伸性較強(qiáng)，適應(yīng)變形能力高，。耐腐蝕，耐低溫，抗凍性能好。其主要機(jī)理是以塑料薄膜的不透水性隔斷土壩漏水通道，以其較大的抗拉強(qiáng)度和延伸率承受水壓和適應(yīng)壩體變形；而無紡布亦是一種高分子短纖維化學(xué)材料，通過針刺或熱粘成形，具有較高的抗拉強(qiáng)度和延伸性，它與塑料薄膜結(jié)合后，不僅增大了塑料薄膜的抗拉強(qiáng)度和抗穿刺能力，而且由于無紡布表面粗糙，增大了接觸面的摩擦系數(shù)，有利于復(fù)合土工膜及保護(hù)層的穩(wěn)定。同時，它們對細(xì)菌和化學(xué)作用有較好的耐侵蝕性，不怕酸、堿、鹽類的侵蝕。

　　土工膜介紹：土工膜可分三大類：土工膜、加筋土工膜和復(fù)合土工膜。土工膜密度不低于9.0kg/m3，極限延伸率不低于300%，抗凍性不低于-60℃，穩(wěn)定性效能不低于摻入聚乙烯中的2%炭黑的效能。加筋土工膜是在膜內(nèi)加筋，加筋材料一般為土工布、錦綸絲布或帆布，根據(jù)工程要求可做一布兩膜、兩布三膜、三布四膜。

　　復(fù)合土工膜是膜與針刺土工布加熱壓合或用膠粘劑粘合而成，根據(jù)工程需要可做一布一膜和兩布一膜。土工布防止土工膜被接觸的碎石刺破，防止鋪設(shè)時被人和機(jī)械破壞，防止運(yùn)輸時的損壞；同時又起排水作用，排除膜下滲透水或孔隙水，并加速膜下軟土固結(jié)，又提高與砂卵石接觸面的摩擦系數(shù)。因此復(fù)合土工膜是最理想的土石壩防滲材料。土工膜的材料及特性土工膜的主要特征是透水性極低，所以制造土工膜的基本材料主要為透水性低的聚合物、瀝青以及合成纖維和織物，另外還要有一定的填充料和外加劑。如：聚氯乙烯（PVC）氯化聚乙烯（CPE）高、中、低密度聚乙烯（HDPE、MDPE、LDPE）塑料類；丁基橡膠（IIR）環(huán)氧丙烷橡膠（ECO）氯丁橡膠（CR）橡膠類；乙烯丙烯（EPDM）乙烯醋酸乙烯（EVA）混合類。外加劑包括增塑劑、抗老化劑、抗菌劑、各種穩(wěn)定劑等。如：炭黑防紫外線。工程應(yīng)用中主要考慮其防水、抗變形能力及耐久性。土工膜有很好的不透水性其滲透系數(shù)一般在10-11-10-16m/s之間，極限延伸率可達(dá)150%-900%，處于土中、水下的土工膜耐久性可達(dá)50-100年。

　　土工膜是防滲層的主體，但只有土工膜還不能完成防滲功能。土工膜防滲層應(yīng)包括土工膜、保護(hù)層和支持層等部分。保護(hù)層用于防御波浪淘刷、風(fēng)沙吹蝕、人畜的破壞、冰凍的損壞、紫外線的輻射、風(fēng)力的掀動、以及膜下水壓力的頂托而浮起等。渠道、蓄水池等一般工程常用素土、砂礫石、混凝土板、漿砌塊石、干砌塊石等，其中素土為最多。混凝土板和砌石需設(shè)墊層，墊層用素土、砂、無尖角砂礫。復(fù)合土工膜外的土工布本身就是很好的墊層，同時還能排除土工膜以上的水，保持結(jié)構(gòu)穩(wěn)定。土石壩的保護(hù)層用混凝土板、干砌塊石、漿砌塊石等，混凝土板可直接在復(fù)合土工膜的土工布上澆筑；干砌塊石、漿砌塊石需鋪設(shè)碎石墊層，保護(hù)土工膜或復(fù)合土工膜。支持層的作用是使土工膜受力均勻，免受局部集中應(yīng)力的損壞。渠道、蓄水池等支持層在級配較好的透水地基不做要求，地基一般的支持層宜是透水料以排除膜下水和地基內(nèi)滲流水。土石壩的支持層是由墊層和過渡層組成，一般為碎石或礫卵石；在壤土、砂壤土土壩坡面應(yīng)使用復(fù)合土工膜以導(dǎo)引膜與土之間的滲水。防滲層類型土工膜防滲層可分為單層土工膜防滲、多層土工膜防滲和在土工膜下鋪一層滲透性較小土層的土工膜復(fù)合防滲層。

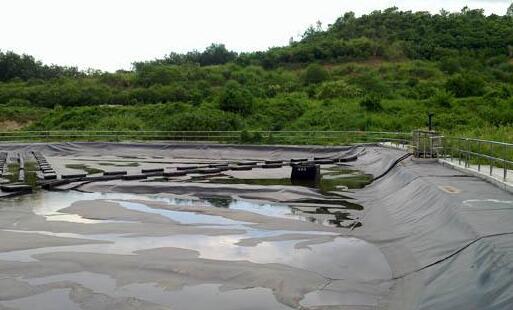

　　土工膜作用：土工膜一般膜厚為0.5―3.0mm的土工膜稱為防水板或防水卷材。主要應(yīng)用于隧道（地鐵、海底、公路、鐵路）、水庫、人工湖、養(yǎng)魚場、水處理場、地下設(shè)施、垃圾埋放場、廢液及液體貯存、沼氣池等。防滲應(yīng)用土工膜防滲應(yīng)用范圍十分廣泛，可按以下方面分類：

　　（一）堤、壩、閘防滲1．土石壩壩面防滲；2．土石壩壩體防滲；3．壩基截水墻防滲；4．壩、閘上游鋪蓋；5．混凝土壩裂縫滲漏防滲；6．充氣薄膜壩；7．樁墨圍堰；（二）蓄液庫防滲1．飲用水池；2．養(yǎng)魚池養(yǎng)蝦池；3．鹽場鹵水池；4．各種化學(xué)溶液的蓄存池；5．污水池、液體廢料存蓄池；6．油料蓄存池；7．水庫、尾礦庫庫區(qū)防滲；（三）輸水、輸油、輸液渠道1．輸水渠；2．排污河；3．油料運(yùn)輸渠道；4．水力運(yùn)輸?shù)母鞣N廢料渠道；（四）固體廢料堆放場防滲1．固體廢料堆放后壁和坑底的襯護(hù)防滲；2．固體廢料堆場的封頂，以避免有毒有異味氣體的擴(kuò)散；（五）其他1．屋頂防滲；2．建筑物地下室、地下隧道、地下倉庫、地下車庫的防潮；3．膨脹土的封閉以防水的侵入；4．凍脹土截斷凍脹水源；說明：堤壩防滲中應(yīng)用垂直鋪膜防滲技術(shù)做防滲帷幕或漿砌石工程防滲技術(shù)同樣可以適用于渡槽、貯水池、游泳池、污水處理池等工程。3：土工膜價格：土工膜也叫防滲土工布，通常情況下是指土工布（機(jī)織布或塑料編織布）和PE膜粘接而成的合成材料。一布一膜指的是一層土工布附粘一層PE膜。兩布一膜指的是兩層土工布之間夾附一層PE膜。兩膜一布指的是兩層PE膜之間夾附一層土工布。從生產(chǎn)步驟上來看，土工膜需要先分別進(jìn)行土工布和PE膜兩種成品的生產(chǎn)，然后視規(guī)格要求再將2個（或3個）成品進(jìn)行粘接，最后才成為了土工膜成品。

　　施工方法

　　土工膜在運(yùn)輸過程中不要拖拉、硬拽，避免尖銳物刺傷。

　　1、應(yīng)從底部向高位延伸，不要拉得太緊，應(yīng)留有1.50%的余幅，以備局部下沉拉伸?？紤]到本工程的實際情況，邊坡采取從上到下的鋪設(shè)順序；

　　2、相鄰兩幅的縱向接頭不應(yīng)在一條水平線上，應(yīng)相互錯開1m以上；

　　3、縱向接頭應(yīng)距離壩腳、彎腳處1.50m以上，應(yīng)設(shè)在平面上；

　　4、先邊坡后場底；

　　5、邊坡鋪設(shè)時，展膜方向應(yīng)基本平行于最大坡度線。

　　鋪設(shè)

　　1.鋪設(shè)土工膜前應(yīng)由土建工程相應(yīng)的合格驗收證明文件。

　　2.土工膜裁切之前，應(yīng)該準(zhǔn)確丈量其相關(guān)尺寸，然后按實際裁切，一般不宜按圖示尺寸裁切，應(yīng)逐片編號，詳細(xì)記錄在專用表格上。

　　3.鋪設(shè)土工膜時應(yīng)力求焊縫最少，在保證質(zhì)量的前提下，盡量節(jié)約原材料。同時也容

　　易保證質(zhì)量。

　　4.膜與膜之間接縫的搭接寬度一般不小于10cm，通常就使焊縫排列方向平行于最大坡度，即沿坡度方向排列。

　　5.通常在拐角及畸形地段，應(yīng)是接縫長度盡量減短。除特殊要求外，在坡度大于1：6的斜坡上距頂坡或應(yīng)力集中區(qū)域1.5米范圍內(nèi)，盡量不設(shè)焊縫。

　　6.土工膜在鋪設(shè)中，應(yīng)避免產(chǎn)生人為褶皺，溫度較低時，應(yīng)盡量拉緊，鋪平。

　　7.土工膜鋪設(shè)完成后，應(yīng)盡量減少在膜面上行走、搬動工具等，凡能對防滲膜造成危害的物件，均不應(yīng)放在膜上或攜帶在膜上行走，以免對膜造成意外損傷。
