hdpe防滲膜儲油罐基礎(chǔ)防滲處理施工工藝流程

    儲罐用于儲存液體或氣體的鋼制密封容器,儲罐工程是石油、化工、糧油、食品、消防、交通、冶金、國防等行業(yè)必不可少的、重要的基礎(chǔ)設(shè)施,其基礎(chǔ)的要求也相當(dāng)嚴(yán)格。地基土層要滿足承載力設(shè)計(jì)值要求，而且要做防滲防潮處理，否則滲漏對環(huán)境會造成嚴(yán)重污染,地下水汽上來,則會腐蝕鋼制罐體.因此hdpe防滲膜是儲罐基礎(chǔ)設(shè)計(jì)中,佳的防滲防潮材料.

    儲油罐基礎(chǔ)防滲施工工藝：

    一、hdpe防滲膜施工前的準(zhǔn)備工作：

    （1）檢查場內(nèi)的雜物清除，按設(shè)計(jì)要求清理好，這是確保防滲效果的關(guān)鍵，特別是對尖石、樹根等雜物要徹底清理干凈，基面不允許有局部凹凸現(xiàn)象，清理好的基面要用夯錘或夯板夯緊，使之密實(shí)平整。對所有雜物要清理干凈，防止土工膜被雜物刺破。防止在以后人工湖使用過程中因密實(shí)度不均勻，造成滲漏。

    （2）鋪設(shè)工人應(yīng)穿軟底鞋，以免損傷土工膜。

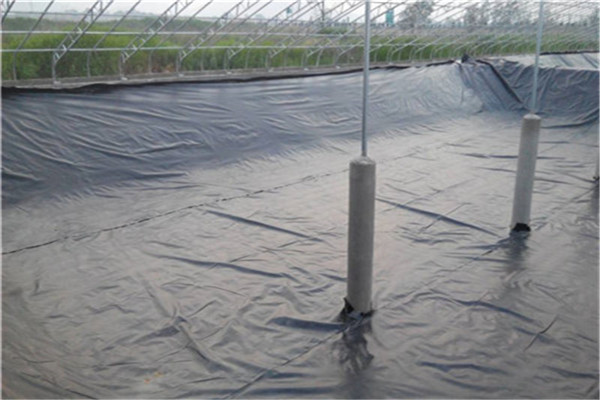

    二、hdpe防滲膜的鋪設(shè)：

    （1）鋪設(shè)hdpe防滲膜是整個(gè)防滲系統(tǒng)中較為關(guān)鍵的工序。在鋪膜前對hdpe防滲膜外觀質(zhì)量進(jìn)行開包檢查，記錄并修補(bǔ)已發(fā)現(xiàn)的機(jī)械損傷和生產(chǎn)創(chuàng)傷、孔洞、折損等缺陷。

    （2）hdpe防滲膜裁切之前，經(jīng)丈量其相關(guān)尺寸，然后按實(shí)際裁切，在膜鋪設(shè)中膜與膜之間接縫的搭接寬度不小100mm，使接縫排列方向平行于大坡腳線，即沿坡度方向排列。

    （3）鋪設(shè)hdpe防滲膜時(shí)應(yīng)力求焊縫少，在保證質(zhì)量的前提下，盡量節(jié)約原材料。同時(shí)也容易保證質(zhì)量。通常在拐角及畸形地段，應(yīng)是接縫長度盡量減短。除特殊要求外，在坡度大于1：6的斜坡上距頂坡或應(yīng)力集中區(qū)域1.5米范圍內(nèi)，盡量不設(shè)焊縫。

    （4）hdpe防滲膜在鋪設(shè)中，應(yīng)避免產(chǎn)生人為褶皺，溫度較低時(shí)，應(yīng)盡量拉緊，鋪平。

    （5）hdpe防滲膜鋪設(shè)完成后，應(yīng)盡量減少在膜面上行走、搬動(dòng)工具等，凡能對hdpe防滲膜造成危害的物件，均不應(yīng)放在膜上或攜帶在膜上行走，以免對膜造成意外損傷。

    （6）hdpe防滲膜為柔性材料,可根據(jù)罐體環(huán)梁和罐區(qū)的任何結(jié)構(gòu),做任何造型.所有拐角、直角部分,均應(yīng)做成圓角或倒角,避免回填沙時(shí)損壞hdpe防滲膜.

    三、hdpe防滲膜的焊接：

    （1）hdpe防滲膜的焊接使用楔焊機(jī)，采用雙軌熱熔焊接。楔焊機(jī)無法焊接的部位，應(yīng)采用擠出式熱熔焊機(jī)，配以與原材料同質(zhì)的焊條，形成堆焊的單焊縫。

    （2）熱鍥焊機(jī)焊接工序分為：調(diào)節(jié)壓力、設(shè)定溫度、設(shè)定速度、焊縫搭接檢查、裝膜入機(jī)、啟動(dòng)馬達(dá)。

    （3）接縫處不得有油污、灰塵，hdpe防滲膜的搭接段面不應(yīng)有泥沙、結(jié)露、潮濕等雜物，當(dāng)有雜物時(shí)必須在焊接前清理干凈。

    （4）每天焊接開始時(shí)，通常應(yīng)在現(xiàn)場先試焊一條0.9mm×0.3mm的試樣,搭接寬度不小于10cm,并在現(xiàn)場進(jìn)行剝離和剪切試驗(yàn),試樣合格后,便可用當(dāng)時(shí)調(diào)整好的速度、壓力、溫度進(jìn)行正常焊接。熱鍥焊機(jī)在焊接過程中，需隨時(shí)注意焊機(jī)的運(yùn)行情況，要根據(jù)現(xiàn)場的實(shí)際情況對速度和溫度進(jìn)行微調(diào)。

    （5）焊縫要求整齊、美觀、不得有滑焊、跳走現(xiàn)象。

    （6）在遇上防滲膜長度不夠時(shí)，需要長向拼接，應(yīng)先把橫向焊縫焊好，再焊縱縫，橫向焊縫相距大于50cm應(yīng)成t字型，不得十字交叉。

    （7）焊膜時(shí)不許壓出死折，鋪設(shè)hdpe防滲膜時(shí)，根據(jù)當(dāng)?shù)貧鉁刈兓群蚳dpe防滲膜的性能要求，預(yù)留出溫度變化引起的伸縮變形量。

    （8）在下雨期間或接縫有潮氣、露水、或者大沙的情況下不能進(jìn)行焊接（但采取防護(hù)措施是除外）。

    （9）溫度低于5℃時(shí)，按照規(guī)范要求不應(yīng)施工，如果必須施工的話，焊接前應(yīng)對焊機(jī)進(jìn)行預(yù)熱處理。

    （10）防滲膜在焊接時(shí)不論采用當(dāng)?shù)仉娫催€是發(fā)電機(jī)供電，都必須保持電壓穩(wěn)定，必要時(shí)須使用穩(wěn)壓器。

    四、hdpe防滲膜的錨固：

    （1）錨固的方法分為三種：溝槽錨固、射釘錨固和膨脹螺栓錨固；某些領(lǐng)域還會用到預(yù)埋件。人工湖景觀水池防滲防水通常采用溝槽錨固。

    （2）視hdpe土工膜的使用條件及受力情況，其錨固溝槽寬度一般為0.4m-1.0m,其深度為0.4m-1.0m。將防滲膜邊緣翻折在溝槽內(nèi)用石塊、回填土或是水泥澆灌將其固定。

    HDPE防滲膜的常用規(guī)格（特殊要求、特殊規(guī)格可定制）土工膜新國標(biāo)GB/T17643-2011

    土工膜新國標(biāo)GB/T17643-2011是：土工合成材料聚乙烯土工膜的新國家標(biāo)準(zhǔn)。

    標(biāo)準(zhǔn)是第三版版本。

    早第一版本是：GB/T17643-1998；

    第二版本是：GB/T17643-2008。新標(biāo)準(zhǔn)的發(fā)布日期是：2011-12-30；實(shí)施日期是：2012-09-01.

    新標(biāo)準(zhǔn)將土工膜的分類、產(chǎn)品代號、主要使用的原材料命名如下：

    1：普通高密度聚乙烯土工膜GH-1中密度、高密度聚乙烯；

    2：環(huán)保用光面高密度聚乙烯土工膜GH-2S中密度、高密度聚乙烯；

    3：環(huán)保用單糙面高密度聚乙烯土工膜GH-2T1中密度、高密度聚乙烯；

    4：環(huán)保用雙糙面高密度聚乙烯土工膜GH-2T2中密度、高密度聚乙烯；

    5：低密度聚乙烯土工膜GL-1低密度聚乙烯、線形低密度聚乙烯、乙烯共

    聚物

    6：環(huán)保用線形低密度聚乙烯土工膜GL-2線形低密度聚乙烯、茂金屬線形低密度聚乙烯
