化工渣土填埋場專用高密度防滲膜

    近日，有新聞媒體報道某集團公司將化工渣土填埋在路基下面被人實名舉報，那么化工渣土是否能夠填埋在路基下面，化工渣土填埋在路基下面有何危害，化工渣土應該如何處理呢？

    其實，化工渣土又稱化工廢渣，是化工企業(yè)在生產(chǎn)過程中產(chǎn)生的有毒有刺激性氣味的化工垃圾，化工垃圾不僅氣味對人體有害，如果不按照規(guī)定填埋的話還會污染土壤和地下水，對周邊居民的人身安全造成威脅。因此對于化工渣土不能夠填埋在路基下面，目前有專門的規(guī)定，化工渣土應有專門的填埋場進行填埋處理并嚴格保證填埋場的防滲效果以防化工渣土污染地下水。

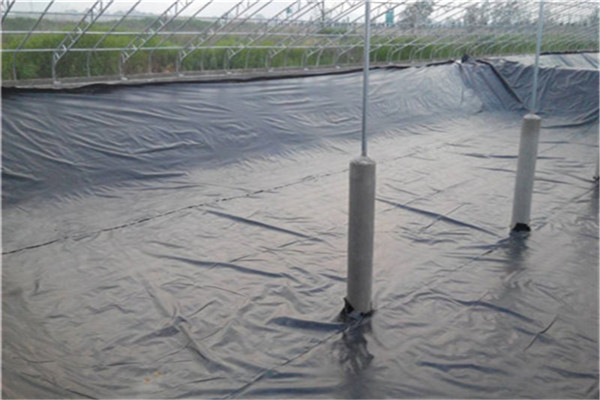

    防滲膜是一種具有良好防滲效果的材料，一般由高密度聚乙烯顆粒生產(chǎn)而成，又稱HDPE防滲膜，HDPE防滲膜不僅具有良好的防滲效果還具有較長的使用壽命、較強的耐酸堿性、較強的耐腐蝕性的特性，因此采用HDPE防滲膜進行化工渣土填埋場的防滲是*為合適的，根據(jù)各地方的固廢棄物填埋場防滲施工規(guī)范的要求，化工渣土填埋場應采用厚度為1.5mm以上的HDPE防滲膜，防滲膜質(zhì)量應達到環(huán)保型國標二型標準以上。

    防滲膜在施工時如何焊接:

    相信大家對防滲膜都不陌生，近幾年來它已經(jīng)廣泛的應用到我們的生活當中，那防滲膜是如何施工焊接的呢？下面給大家詳細的介紹*下：防滲膜的焊接主要有兩種形式：雙縫熱合焊接防滲膜和單縫擠壓焊接防滲膜.

    1.熱合焊機焊接防滲膜的操作要點：

    (1)防滲膜焊接機開機后，仔細觀察批示儀表顯示的溫升情況，使設(shè)備充分預熱．

    (2)向焊機中插入防滲膜時，搭接尺寸要準確，動作要迅速。調(diào)整好防滲膜的位置以減少褶皺，通過預先設(shè)置的壓力齒輪使兩片彎起的防滲膜焊接在一起．

    (3)在焊接中，司焊人員要密切注視焊縫的狀況，及時調(diào)整焊接速度，以確保防滲膜焊接質(zhì)量．

    (4)在焊接中要保持焊縫的平直整齊，應及早對防滲膜下不平整部分采取應對措施，避免影響焊機順利白行。遇到特殊故障時，應及時停機，避免將防滲膜燙壞．

    (5)在坡度大于1：3的坡面上焊接防滲膜時，司焊和輔助人員必須在軟梯上操作，且系好安全帶．

    (6)在陡坡或垂直面處焊接防滲膜時，司焊人員要在吊籃里或直梯上操作，均應系牢安全帶．必要時，在坡項處設(shè)置固定點，對焊機的升降進行輔助控制，以便于準確操作，并確保焊機的安全進行．

    (7)司焊人員必須檢查焊機的電源電壓是在220±1V之內(nèi)，否則應即時停機檢修．

    2.擠壓焊機焊接防滲膜程序及工藝要求：

    (1)定位粘接：用熱風槍將兩幅防滲膜的搭接部位粘接，粘接點的間距不宜大于60—8Omm。要控制熱風的溫度，不可燙壞防滲膜，又不得能輕易撕開．

    (2)打毛：用打毛機將焊縫處30—40mm寬度范圍內(nèi)的防滲膜面打毛，達到徹底清潔，形成糙面。以增加其接觸面積，但其深度不可超過防滲膜厚的lO％，打毛時要輕輕操作，盡量少損傷膜面。對厚度等于或大于2mm的防滲膜，要打出倒角45度的坡口，這樣可增加擠出熔料接觸面積，使焊接效果更好．

    (3)焊接防滲膜時要將機頭對正接縫，不得焊偏，不允許滑焊、跳焊．

    (4)焊縫中心的厚度一般應為HDPE防滲膜厚度的2．5倍，且不低于3mm．

    (5)*條接縫不能連續(xù)焊完時，接茬部分已焊焊縫要至少打毛50mm，然后進行搭焊．

    (6)使用的焊條，入機前必須保持清潔、干燥，不得用有油污、贓物的手套、臟布、棉紗等擦拭焊條．

    (7)根據(jù)氣溫情況對焊縫即時進行冷卻處理．

    (8)擠壓熔焊作業(yè)因故中斷時，必須慢慢減少焊條擠出量，不可突然中斷焊接、重新施工時應在中斷處進行打毛防滲膜后再焊
