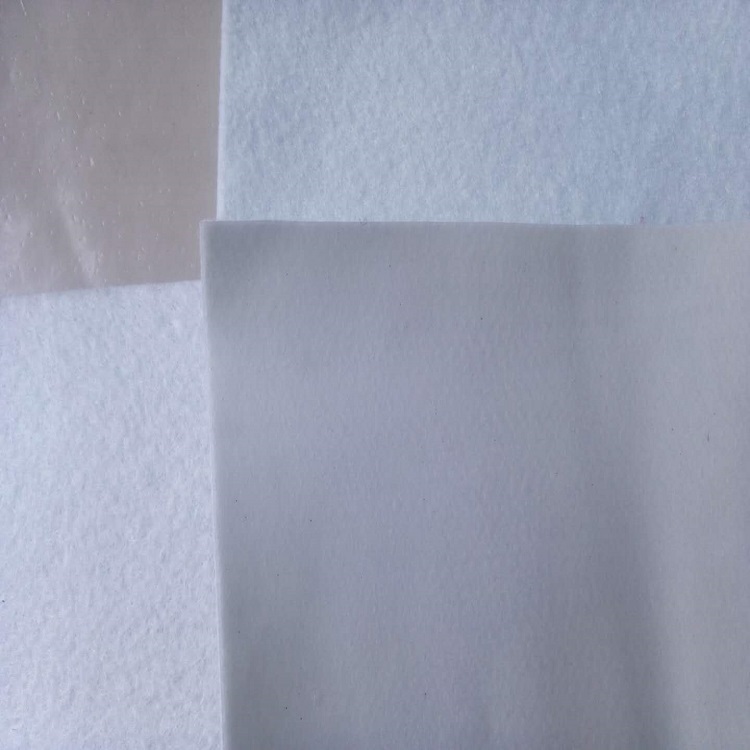

復(fù)合土工膜是在薄膜的一側(cè)或兩側(cè)經(jīng)過(guò)烘箱遠(yuǎn)紅外加熱，把土工布和土工膜經(jīng)導(dǎo)輥壓到一起形成復(fù)合土工膜。隨著生產(chǎn)工藝的提高，還有一種流延法做復(fù)合土工膜的工藝。

復(fù)合土工膜是用土工織物與土工膜復(fù)合而成的不透水材料，它主要用于防滲，復(fù)合土工膜分為一布一膜和兩布一膜、寬幅4-6m，重量為200-1500g/m2，抗拉、抗撕裂、頂破等物理力學(xué)性能指標(biāo)高，能滿(mǎn)足水利、市政、建筑、交通、地鐵、隧道等土木工程需要。由于其選用高分子材料且生產(chǎn)工藝中添加了防老化劑，故可在非常規(guī)溫度環(huán)境中使用。復(fù)合土工膜（復(fù)合防滲膜）分為一布一膜和兩布一膜，寬幅4-6m，抗拉、抗撕裂、頂破等物理力學(xué)性能指標(biāo)高，產(chǎn)品具有強(qiáng)度高，延伸性能較好，變形模量大，耐酸堿、抗腐蝕，耐老化，防滲性能好等特點(diǎn)。能滿(mǎn)足水利、市政、建筑、交通，地鐵、隧道、工程建設(shè)中的防滲、隔離、補(bǔ)強(qiáng)、防裂加固等土木工程需要。常用于堤壩、排水溝渠的防滲處理，以及廢料場(chǎng)的防污處理。

 1.復(fù)合土工膜的耐靜水壓原理，在復(fù)合土工膜兩側(cè)壓力水頭達(dá)到一定值后，復(fù)合土工膜就會(huì)破裂。逐級(jí)增加試樣兩側(cè)水力壓養(yǎng)，并保持一定時(shí)間，當(dāng)滲流量急速增加，表示試樣受到破壞，也就獲得了試樣的耐靜水壓值。

2.保持復(fù)合土工膜的上述壓力至少2h，觀(guān)察滲流管水位變化情況，復(fù)合土工膜水位基本穩(wěn)定（滲流量為0），則以0.1-0.2mpa，為級(jí)差逐級(jí)增加壓力，每級(jí)均保持2h，直至出現(xiàn)滲流量快速增加現(xiàn)象，表明試樣已出現(xiàn)破裂，此前一級(jí)壓力即作為耐靜水壓（mpa)。

3.復(fù)合土工膜如只需判定土工膜樣品是否達(dá)到某一規(guī)定耐靜水壓值，則可直接加壓到此壓力并保持2h，再判定是符合要求。

4.復(fù)合土工膜每個(gè)樣品至少測(cè)定3個(gè)試樣，以最低值作為樣品的耐靜水壓。

        復(fù)合土工膜，廣泛應(yīng)用于渠道防滲工程。近年來(lái)，土工合成材料在土木工程，尤其是在防洪搶險(xiǎn)工程中的大量應(yīng)用及其成效，引起了廣大工程技術(shù)人員的高度重視。對(duì)于土工合成材料的應(yīng)用技術(shù)，國(guó)家從防滲、反濾、排水、加筋、防護(hù)等方面，提出了規(guī)范性技術(shù)要求，大大加快了新材料的推廣應(yīng)用步伐。該材料在灌區(qū)渠道防滲工程中得到廣泛應(yīng)用，結(jié)合施工實(shí)踐，淺談復(fù)合土工膜的應(yīng)用技術(shù)。
